| MPN: | IPD90R1K2C3 | MFR: | Infineon |
|---|---|---|---|
| 部門: | MOSFET | サイズ: | 2.41*6.73*6.22mm |
| ハイライト: | IPD90R1K2C3高い発電MOSFET,高い発電MOSFET 3 Pin,AMPAK WifiモジュールN-CH |
||
| EU RoHS | 免除と迎合的 |
| ECCN （米国） | EAR99 |
| 部分の状態 | 活動的 |
| SVHC | はい |
| SVHCは境界を超過する | はい |
| 自動車 | いいえ |
| PPAP | いいえ |
| 製品カテゴリ | 力MOSFET |
| 構成 | 単一 |
| 加工技術 | CoolMOS |
| チャネル モード | 強化 |
| チャネル タイプ | N |
| 破片ごとの要素の数 | 1 |
| 最高の下水管の源の電圧（v） | 900 |
| 最高のゲート源電圧（v） | ±20 |
| 最高のゲートの境界の電圧（v） | 3.5 |
| 作動の接合部温度（°C） | -55から150 |
| 最高の連続的な下水管現在の（a） | 5.1 |
| 最高のゲートの源の漏出流れ（nA） | 100 |
| 最高IDSS （uA） | 1 |
| 最高の下水管の源の抵抗（MOhm） | 1200@10V |
| 典型的なゲート充満@ Vgs （NC） | 28@10V |
| 典型的なゲート充満@ 10V （NC） | 28 |
| 典型的な入れられたキャパシタンス@ Vds （pF） | 710@100V |
| 最高の電力損失（MW） | 83000 |
| 典型的な落下時間（ns） | 40 |
| 典型的な上昇時間（ns） | 20 |
| 典型的なTurn-Off遅れ時間（ns） | 400 |
| 典型的なTurn-On遅れ時間（ns） | 70 |
| 最低の実用温度（°C） | -55 |
| 最高使用可能温度（°C） | 150 |
| 包装 | テープおよび巻き枠 |
| 最高の肯定的なゲート源電圧（v） | 20 |
| 最高のダイオード前方電圧（v） | 1.2 |
| ピン・カウント | 3 |

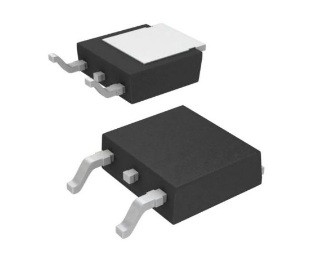

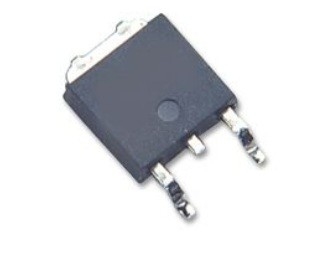

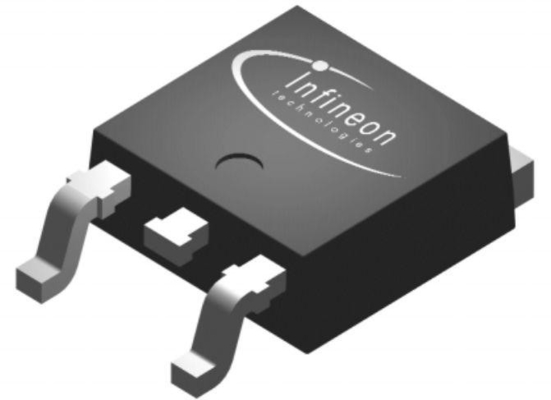

| 標準パッケージの名前 | TO-252 |
| 製造者のパッケージ | DPAK |
| 土台 | 表面の台紙 |
| パッケージの高さ | 2.41 （最高） |
| パッケージの長さ | 6.73 （最高） |
| パッケージの幅 | 6.22 （最高） |
| PCBは変わった | 2 |
| タブ | タブ |
| 鉛の形 | カモメ翼 |
