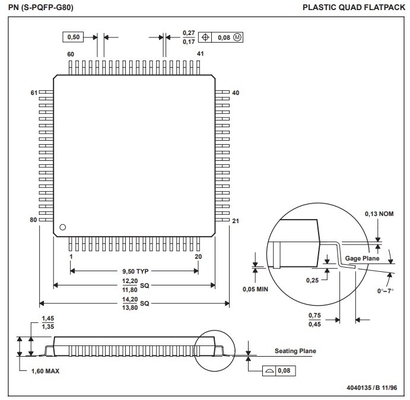

MSP430F5438AIZCARのチタニウム16ビットADC MCU 256KB DMA UART/SPI/I2C 113-NFBGA -4

MSP430F5438Aのための特徴

• 低い供給電圧の範囲:3.6 V 1.8ボルトに
• 超低いパワー消費量
  • アクティブ・モード（AM）:8つのMHz、3.0ボルトの抜け目がないプログラム実行のすべてのシステム クロック活動的な230 µA/MHz （8つのMHz、3.0ボルトのRAMのプログラム実行の典型的な） 110 µA/MHz （典型的な）
  • 待機モード（LPM3）:水晶、番犬および、完全なRAMの保持操作上、供給のスーパーバイザー速い目覚しが付いている実時間時計（RTC）:3.0ボルトの（典型的な）ローパワー発振器（VLO）の2.2ボルトの1.7 µA、2.1 µA、完全なRAMの保持操作上、一般目的のカウンター、番犬および供給のスーパーバイザー速い目覚し:3.0ボルトの1.2 µA （典型的な）
  • モード（LPM4）を離れて:完全なRAMの保持、操作上供給のスーパーバイザー速い目覚し:3.0ボルトの1.2 µA （典型的な）
  • 操業停止モード（LPM4.5）:3.0ボルトの0.1のµA （典型的な）
• 3.5のµsの待機モードから目覚めなさい（典型的な）
• 16ビットRISCの建築
  • xms
  • 25 MHzシステム クロックまで
• 適用範囲が広いパワー管理システム
  • プログラム可能な調整された中心の供給電圧の十分に統合されたLDO
  • 供給電圧の監督、監視および節電
• 統一された時計システム
  • 頻度安定のためのFLLの制御ループ
  • ローパワー低頻度の内部刻時機構の源（VLO）
  • 低頻度の整えられた内部参照資料（REFO）
  • 32 kHz水晶
  • 高周波水晶32までのMHz
• 16ビットのタイマーTA0、5つの捕獲のTimer_Aは/記録を比較する
• 16ビットのタイマーTA1、3つの捕獲のTimer_Aは/記録を比較する
• 16ビットのタイマーTB0、7つの捕獲のTimer_Bは/影の記録を比較する
• 4つまでの普遍的なシリアル通信 インターフェイス（USCIs）
  • USCI_A0、USCI_A1、USCI_A2およびUSCI_A3各サポート:
    • 高められたUARTは自動ボー レートの検出を支える
    • IrDAのエンコーダーおよびデコーダー
    • 同期SPI
  • USCI_B0、USCI_B1、USCI_B2およびUSCI_B3各サポート:
    • 私2C
    • 同期SPI
• 12ビット アナログ・ディジタル変換器（ADC）
  • 内部参照
  • Sample-and-hold
  • Autoscanの特徴
  • 14の外的なチャネル、2つの内部チャネル
• ハードウェア乗数は32ビット操作を支える
• 連続機内プログラミングは、外的なプログラミングの電圧必要としなかった
• 3チャネル内部DMA
• RTCの特徴が付いている基本的なタイマー
• 装置比較は利用できる家族を要約する

MSP430F5438Aのための記述

超低力のマイクロ制御回路のチタニウムMSPの系列はさまざまな適用のために目標とされるペリフェラルの異なったセットを特色にする複数の装置から成っている。広範なローパワー モードと結合される建築は携帯用測定の適用の延長電池の寿命を達成するために最大限に活用される。装置は最高コード効率に貢献する強力な16ビットRISC CPU、16ビットの記録をおよび一定した発電機を特色にする。ディジタル式の発振器（DCO）は装置がローパワー モードから3.5のµsのアクティブ・モードにする（典型的な）目覚めるように。

MSP430F543xAおよびMSP430F541xAシリーズは3つの16ビットのタイマー、高性能12ビットADC、4までUSCIs、警報機能のハードウェア乗数、DMA、RTCモジュール、および87までの入力/出力ピンとのマイクロ制御回路構成である。

完全なモジュールの記述のために、MSP430F5xxおよびMSP430F6xx家族のユーザーズ ガイドを見なさい。
